图解 OSI 七层模型，全网最易懂！

在计算机网络领域，OSI（开放系统互联）模型是一种通信协议的框架，旨在实现不同计算机系统之间的互联。该模型将通信过程划分为七个层次，每个层次负责特定的功能，从而使整个通信过程更加模块化和可管理。

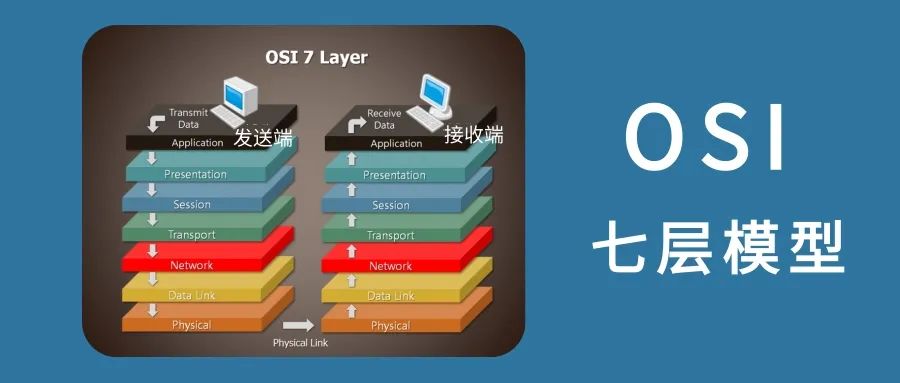

七层模型概述

OSI模型包括以下七个层次，每个层次都具有独特的职责和功能：

  1. 物理层 (Physical Layer)
  2. 数据链路层 (Data Link Layer)
  3. 网络层 (Network Layer)
  4. 传输层 (Transport Layer)
  5. 会话层 (Session Layer)
  6. 表示层 (Presentation Layer)
  7. 应用层 (Application Layer)

每个层次都构建在前一层次的基础上，向上提供更高层次的服务，向下依赖更低层次的服务。以下是对每个层次的简要介绍：

  • 物理层： 负责在物理媒介上传输原始比特流，包括电缆、光纤等。它主要关注硬件细节和传输介质的特性。

  • 数据链路层： 负责将比特流组织成帧，进行物理寻址和错误检测。以太网协议和PPP协议是数据链路层的典型实现。

  • 网络层： 提供数据包的传输服务，实现源到目的地的路径选择。IP协议是网络层最为重要的协议之一。

  • 传输层： 负责端到端的通信，确保数据的可靠传输。TCP和UDP是传输层最常见的协议，分别提供可靠的连接和无连接的通信服务。

  • 会话层： 建立、管理和终止会话，确保数据的同步和控制。RPC（远程过程调用）和NetBIOS是会话层的典型协议。

  • 表示层： 负责数据的格式转换、加密和解密。ASCII和JPEG等编码和压缩算法属于表示层的范畴。

  • 应用层： 为用户提供网络服务，是用户与网络之间的接口。HTTP、FTP、SMTP等协议属于应用层。

OSI模型的创立使得不同厂商和组织能够更容易地设计、实施和维护各自的网络设备和协议，促进了网络技术的发展。该模型为网络工程师提供了一个通用的框架，用于理解和分析网络协议的功能和交互。

七层模型详解

物理层 (Physical Layer)

物理层是OSI模型的基础，负责处理传输媒介的物理特性，确保原始比特流在网络媒介中的可靠传输。

物理层的主要功能

  • 比特传输： 物理层负责将比特流从发送端传输到接收端，通过物理媒介如电缆、光纤等。

  • 物理拓扑： 定义设备之间的连接方式，如星型、总线型、环形等。物理层确保网络设备按照预定的拓扑结构进行连接。

  • 信号传输： 将比特流转换为模拟信号或数字信号，并通过物理媒介传输。物理层关注信号的调制和解调。

物理层的工作原理

比特流在物理层通过编码和调制转换为电压、光信号等。例如，以太网中的曼彻斯特编码将比特流转换为电压的高低变化。

物理层关注不同传输媒介的特性，如电缆、光纤、无线信道等。每种介质都有其特定的传输速率和距离限制。

定义设备与传输媒介之间的接口标准，确保设备之间的互操作性。

物理层的例子

  1. 以太网： 以太网是一种常见的局域网技术，使用物理层的电缆（如双绞线）传输比特流，采用不同的编码方式如曼彻斯特编码。

  2. 光纤通信： 物理层在光纤通信中起到关键作用，将比特流转换为光信号，通过光纤进行传输，然后再转换为接收端的比特流。

  3. 无线通信： 无线通信利用物理层的无线传输介质，如Wi-Fi、蓝牙等，通过无线信道传输比特流。

数据链路层 (Data Link Layer)

数据链路层是OSI模型的第二层，主要负责将物理层传输的比特流组织成帧，实现点对点的直接通信。

数据链路层的主要功能

  • 帧封装： 将比特流组织成帧，添加帧首部和帧尾部信息，以便在物理媒介上传输。

  • 物理寻址： 根据物理地址（MAC地址）识别目标设备，实现点对点的直接通信。

  • 流量控制： 控制数据的流动，以防止发送端发送速率过快导致接收端无法处理。

  • 错误检测与纠正： 检测传输中的错误，并在可能的情况下进行纠正，以保证数据的可靠传输。

数据链路层的工作原理

数据链路层包括两个子层：逻辑链路控制（LLC）子层和介质访问控制（MAC）子层。

  • LLC子层： 负责逻辑链路的建立、维护和释放，以及流量控制等。

  • MAC子层： 管理物理地址，进行帧的封装和解封装，以及处理帧的传输和接收。

数据链路层的协议和实现

在数据链路层，常见的协议和实现包括：

  1. 以太网协议（Ethernet）： 以太网是一种使用广泛的数据链路层协议，定义了帧的格式、MAC地址的分配等规范。

  2. 点对点协议（PPP）： 用于在点对点链接上建立和维护通信连接，具有可靠性和多种身份验证方式。

  3. 高级数据链路控制（HDLC）： 一种面向比特同步的协议，常用于广域网和串行通信。

数据链路层的例子

  1. 以太网帧： 以太网帧是数据链路层的基本单位，包括目标MAC地址、源MAC地址、类型字段、数据字段和帧检验序列等。

  2. PPP帧： PPP帧包含同步字段、地址字段、控制字段、协议字段、信息字段和帧校验序列，用于在点对点链接上进行可靠通信。

  3. HDLC帧： HDLC帧结构包括起始标志、帧控制字段、地址字段、信息字段、帧校验序列等。

网络层 (Network Layer)

网络层是OSI模型的第三层，负责实现源到目的地的路径选择，确保数据包从源端到目的端的可靠传输。

网络层的主要功能

  • 路径选择： 根据网络拓扑和路由算法选择最佳路径，确保数据包从源到目的地的传输。

  • 逻辑寻址： 使用逻辑地址（IP地址）识别网络上的设备，实现端到端的通信。

  • 分组转发： 将数据包划分成较小的分组，通过网络传输，再在目的地重新组装。

网络层的工作原理

网络层的核心工作原理包括：

  • 路由算法： 确定数据包从源到目的地的路径选择。最常见的路由协议包括静态路由和动态路由协议，如OSPF和BGP。

  • IP地址： 网络层使用IP地址标识设备，IPv4和IPv6是当前广泛使用的两个IP协议版本。

  • 分组转发： 数据包在网络层被分成多个分组，每个分组带有目的地的逻辑地址。

网络层的协议和实现

在网络层，常见的协议和实现包括：

  1. Internet协议（IP）： IP是网络层的核心协议，负责逻辑寻址和路由选择。IPv4和IPv6分别是IP协议的两个版本。

  2. 路由信息协议（RIP）： RIP是一种距离矢量路由协议，用于在小型网络中进行路由选择。

  3. 开放最短路径优先（OSPF）： OSPF是一种链路状态路由协议，用于在大型网络中进行高效的路由选择。

网络层的例子

  1. IP数据包： IP数据包是网络层的基本单位，包括源IP地址、目的IP地址、TTL（生存时间）等字段。

  2. 路由器： 路由器是网络层设备，负责根据路由表选择最佳路径，并将数据包转发到目的地。

  3. IP地址： IP地址是网络层的逻辑地址，用于标识网络上的设备。

传输层 (Transport Layer)

传输层是OSI模型的第四层，主要负责端到端的通信，确保数据的可靠传输。

传输层的主要功能

  • 端到端通信： 提供端到端的通信服务，确保数据从源到目的地的完整传输。

  • 错误检测与纠正： 实施差错检测和纠正机制，确保传输过程中的数据完整性。

  • 流量控制： 控制数据的流动，以防止发送端发送速率过快导致接收端无法处理。

传输层的工作原理

传输层的核心工作原理包括：

  • 可靠性传输： 通过使用连接导向的协议（如TCP）来确保数据的可靠传输，包括错误检测、重传机制等。

  • 无连接传输： 使用无连接的协议（如UDP）实现快速而简单的数据传输，适用于实时应用。

  • 端口： 使用端口号标识不同的应用程序，确保数据正确地交付到目标应用。

传输层的协议和实现

  1. 传输控制协议（TCP）： TCP是连接导向的、可靠的传输协议，确保数据的完整性和有序性。

  2. 用户数据报协议（UDP）： UDP是无连接的、不可靠的传输协议，适用于实时应用，如音视频传输。

  3. 流控制： 传输层使用滑动窗口等流控制机制，调整数据的发送速率，以适应网络状况。

传输层的例子

  1. TCP连接： TCP连接包括三次握手和四次挥手过程，确保双方建立连接、传输数据、断开连接的可靠性。

  2. UDP数据报： UDP数据报是传输层的基本单位，包括源端口、目的端口、长度、校验和等字段。

  3. 端口号： 端口号用于标识不同的应用程序，如HTTP使用80端口，HTTPS使用443端口等。

会话层 (Session Layer)

会话层是OSI模型的第五层，负责建立、管理和终止会话，确保数据的同步和控制。

会话层的主要功能

  • 会话建立与维护： 建立会话，使得两个应用程序能够进行可靠的通信，并在需要时维护该会话。

  • 数据同步： 控制数据的同步，确保数据在应用层的正确接收和处理。

  • 对话控制： 管理数据的对话，包括全双工或半双工通信。

会话层的工作原理

会话层的核心工作原理包括：

  • 会话标识： 为不同的会话分配唯一的标识符，以区分不同的通信实体。

  • 对话控制： 确保数据的有序传输，防止不同方向上的数据混乱。

  • 同步点： 在会话中定义同步点，确保数据的正确接收和处理。

会话层的协议和实现

在会话层，虽然没有明确定义的协议，但有一些实际应用中的实现方式，如：

  1. RPC（远程过程调用）： 允许程序在不同的计算机上执行过程，会话层管理远程调用的建立和终止。

  2. NetBIOS（网络基本输入/输出系统）： 为在局域网上运行的计算机提供会话服务，确保应用程序之间的通信。

会话层的例子

在一个视频会议应用中，会话层负责建立会话，管理对话控制，确保不同方向上的视频和音频数据同步传输。

表示层 (Presentation Layer)

表示层是OSI模型的第六层，主要负责数据的格式转换、加密和解密，确保不同系统之间的数据交换。

表示层的主要功能

  • 数据格式转换： 将应用层的数据转换为可以在网络上传输的格式，或者将接收到的数据转换为应用层可识别的格式。

  • 加密与解密： 在数据传输过程中对数据进行加密，确保数据的安全性，同时在接收端进行解密。

  • 数据压缩： 对数据进行压缩，减少传输过程中的带宽占用。

表示层的工作原理

表示层的核心工作原理包括：

  • 数据编码： 将数据转换为网络传输的格式，如ASCII码、Unicode等。

  • 数据加密： 使用加密算法对敏感数据进行加密，确保数据在传输过程中的机密性。

  • 数据压缩： 使用压缩算法对数据进行压缩，减小数据传输的开销。

表示层的协议和实现

在表示层，没有明确定义的专用协议，但有一些常见的实现方式，如：

  1. 数据格式标准： 在表示层，通过数据格式标准（如XML、JSON）来确保不同系统之间能够正确解释和处理数据。

  2. 加密算法： 使用不同的加密算法（如AES、RSA）来保护数据的安全性。

  3. 图形压缩算法： 在图形传输中使用压缩算法（如JPEG）减小图像文件的大小。

表示层的例子

在HTTPS通信中，表示层负责将应用层的数据进行加密，确保在传输过程中数据的机密性。

应用层 (Application Layer)

应用层是OSI模型的最上层，负责为用户提供网络服务，是用户与网络之间的接口。

应用层的主要功能

  • 用户接口： 提供用户与网络之间的接口，允许用户访问网络上的各种服务。

  • 网络服务： 实现各种网络服务，如电子邮件、文件传输、远程登录等。

  • 应用协议： 定义应用层通信的规范，确保不同应用能够正确地相互通信。

应用层的工作原理

应用层的核心工作原理包括：

  • 协议定义： 定义不同应用之间通信的协议，如HTTP、FTP、SMTP等。

  • 用户接口设计： 提供用户友好的界面，使用户能够轻松地访问网络服务。

  • 数据交换： 通过应用层协议实现数据的交换，确保不同应用之间的互操作性。

应用层的协议和实现

在应用层，常见的协议和实现包括：

  1. 超文本传输协议（HTTP）： 用于在Web浏览器和Web服务器之间传输超文本的协议。

  2. 文件传输协议（FTP）： 用于在客户端和服务器之间传输文件的协议。

  3. 电子邮件协议（SMTP、POP3、IMAP）： 用于在邮件客户端和邮件服务器之间传输和存储电子邮件的协议。

应用层的例子

  1. Web浏览器： 通过HTTP协议，用户可以使用Web浏览器访问和浏览互联网上的网页。

  2. 电子邮件客户端： 通过SMTP协议发送电子邮件，通过POP3或IMAP协议接收和存储电子邮件。

  3. 文件传输工具： 通过FTP协议，用户可以使用文件传输工具在客户端和服务器之间传输文件。

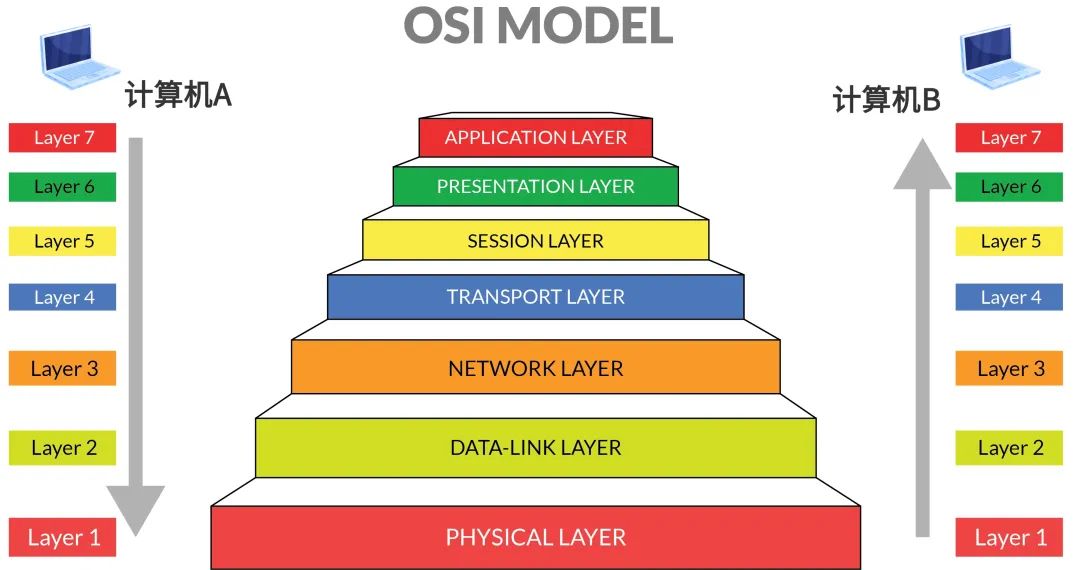

演示整个OSI模型的工作过程

假设有两台计算机，分别位于不同的地理位置，它们希望通过网络进行通信。计算机A想要向计算机B发送一份文件。

计算机A（发送端）

  • 用户在计算机A上使用FTP客户端应用程序，选择要发送的文件并发起文件传输请求。
  • 应用程序调用表示层功能，将文件数据进行格式转换，确保数据的正确解释和处理。
  • 会话层负责建立和管理会话，确保数据的同步和控制。在文件传输过程中，会话层确保双方正确建立通信会话。
  • 传输层使用TCP协议，确保文件数据的可靠传输。它将文件数据分成适当大小的块，并添加序号和确认号，以确保数据的有序性和完整性。
  • 网络层负责路径选择，确定数据从计算机A到计算机B的最佳路径。它使用IP地址标识计算机A和计算机B。
  • 数据链路层在帧中封装传输层的数据，添加物理地址（MAC地址）以进行物理寻址。在这一层，数据被划分为帧，并在网络媒介上传输。
  • 物理层将帧中的比特流转换为电压、光信号等物理信号，并通过物理媒介（如光纤、电缆）传输到目的地。

计算机B（接收端）

  • 在计算机B的物理层接收到比特流后，将其解析成帧，并传递给数据链路层。
  • 数据链路层接收到帧后，解封装数据，将其传递给网络层。
  • 网络层接收到数据后，将其传递给传输层。
  • 传输层接收到数据后，进行解序列和确认，确保数据的完整性。然后将数据传递给会话层。
  • 会话层接收到数据后，管理会话的结束和释放。在文件传输完成后，会话层通知应用层。
  • 表示层接收到数据后，进行格式解析，将数据转换为应用层能够理解的格式。
  • 最终，应用层接收到文件数据，并通知用户文件传输已完成。用户在计算机B上获得了来自计算机A的文件。

通过这个案例，我们可以清楚地看到每一层在整个通信过程中的作用，以及它们之间的相互关系。OSI模型提供了一个框架，使不同层次的协议能够协同工作，从而实现可靠的网络通信。

总结

本文我们详细介绍了OSI七层模型的各个层次，以及每个层次的功能、作用、协议和实际应用。

  1. 物理层： 负责比特流的传输，关注传输媒介和信号传输。
  2. 数据链路层： 提供点对点的直接通信，包括帧封装、物理寻址、流量控制、错误检测与纠正等。
  3. 网络层： 负责路径选择、逻辑寻址、分组转发，使用IP地址标识设备，实现端到端的通信。
  4. 传输层： 提供端到端的通信，确保数据的可靠传输，包括错误检测与纠正、流量控制等。
  5. 会话层： 建立、管理和终止会话，确保数据的同步和控制。
  6. 表示层： 负责数据的格式转换、加密和解密，确保不同系统之间的数据交换。
  7. 应用层： 为用户提供网络服务，定义应用层协议，实现用户与网络之间的接口。
